पहनने और आंसू प्रतिरोध के लिए उच्च अनुकूलनशीलता सिर विधानसभा आंतरिक ट्यूब विधानसभा

पहनने और आंसू प्रतिरोध के लिए उच्च अनुकूलनशीलता तार लाइन कोर बैरल विधानसभा

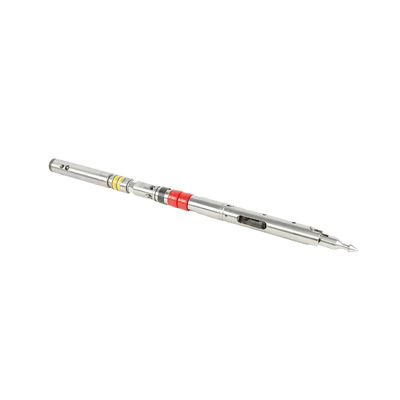

इनर-ट्यूब समूह में शामिल हैंः
• सिर की स्थापना
• इनर-ट्यूब
• कोर लिफ्टर केस
• कोर लिफ्टर
• स्टॉप रिंग

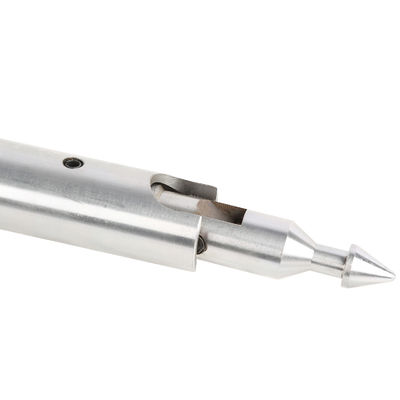

प्रमुख सभा
हेड असेंबली में अंदर की ट्यूब असेंबली के सम्मिलन और निकालने की अनुमति देने के लिए लटकन और घुमावदार स्पीयरपॉइंट तंत्र प्रदान किए जाते हैं,एक लेयरिंग संयोजन जो आंतरिक-ट्यूब को स्थिर रहने और ड्रिलिंग के दौरान नमूना क्षति से बचने की अनुमति देता है, द्रव दबाव संचालन संकेत और द्रव नियंत्रण वाल्व।
सभी सिर इकट्ठा एक बंद वाल्व इकट्ठा है जो एक तरल दबाव प्रदान करता है शामिल
जब वाल्व के सदस्य संपीड़ित होते हैं तो ड्रिल ऑपरेटर को संकेत, जिसमें पूर्ण या अवरुद्ध आंतरिक ट्यूब का संकेत मिलता है
INNER-TUBE
इनर-ट्यूब ड्रिलिंग की प्रगति के रूप में कोर नमूने को कैप्चर करता है। लंबे कोर नमूनों को स्वीकार करने के लिए कई इनर-ट्यूबों को युग्मन या एक्सटेंशन के साथ इकट्ठा किया जा सकता है।

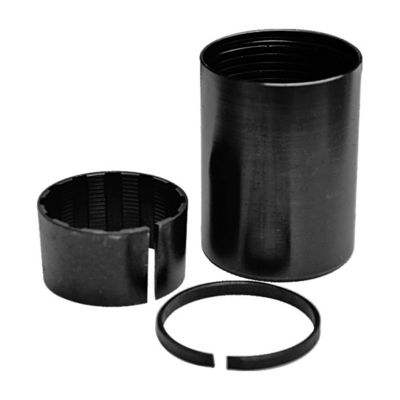

कोर लिफ्टर केस
कोर लिफ्टर केस आंतरिक-ट्यूब के साथ मेल खाता है और कोर लिफ्टर को एक कॉपर सॉकेट में रखता है जो कोर लिफ्टर की गति को नियंत्रित करता है।कोर लिफ्टर मामले ड्रिल बिट के अंदर बाहर तल ड्रिल स्ट्रिंग से वापस लोड स्थानांतरित करने के लिए कोर लिफ्टर जब तक कोर नमूना टूट जाता है.
कोर लिफ्टर
कोर लिफ्टर एक कठोर स्टील, एक कॉपर शरीर के साथ विभाजित कॉलर है जो एक कॉपर के साथ मेल खाता है
कोर लिफ्टर केस में सॉकेट। कोर तोड़ने के ऑपरेशन में, ड्रिल स्ट्रिंग को नीचे से उठाया जाता है और कोर नमूना आंतरिक-ट्यूब से बाहर खिसकना शुरू हो जाता है।कोर लिफ्टर की आंतरिक सतह पर पकड़ सुविधाओं चलती कोर नमूना पकड़ और कोर लिफ्टर को कोर लिफ्टर मामले में कॉपर सोकेट के छोटे छोर की ओर खींचेंकोर लिफ्टर को कोर नमूना के खिलाफ संकुचित किया जाता है और इसे तोड़ने के बाद बरकरार रखता है, जिससे निकासी सतह पर आती है।

रोकना
स्टॉप रिंग एक कठोर स्टील स्नैप रिंग है जिसे एक संभोग नाली में बैठने के लिए डिज़ाइन किया गया है, और कोर लिफ्टर केस में कोर लिफ्टर को बनाए रखता है।
